低壓灌注工藝及應(yīng)用范圍

2021年11月15日查閱次數(shù)：

分享更多：

低壓灌注將雙組份聚氨酯材料經(jīng)混合后，在常溫、低壓環(huán)境下注入快速模具內(nèi)，通過材料的聚合、交聯(lián)、固化等化學(xué)和物理過程形成制品。具有效率高、生產(chǎn)周期短、過程簡(jiǎn)單、成本低的優(yōu)點(diǎn)。適用于產(chǎn)品開發(fā)過程中的小批量試制，以及小批量生產(chǎn)的、結(jié)構(gòu)較簡(jiǎn)單的覆蓋件和大型厚壁及不均勻壁厚制品的生產(chǎn)。

RIM工藝過程為：?jiǎn)误w或預(yù)聚物以液體狀態(tài)經(jīng)計(jì)量泵以一定的配比進(jìn)入混合頭進(jìn)行混合。混合物注入模具后，在模具內(nèi)快速反應(yīng)并交聯(lián)固化，脫模后即為RIM制品。這一過程可簡(jiǎn)化為：貯存→計(jì)量→混合→充模→固化→脫模→后處理。

    工藝過程：

貯存

RIM工藝所用的兩組分原液通常在一定溫度下分別貯存在2個(gè)貯存器中，貯存器一般為壓力容器。在不成型時(shí)，原液通常在0.2~0.3 MPa的低壓下，在貯存器、換熱器和混合頭中不停地循環(huán)。對(duì)聚氨酯而言，原液溫度一般為20~40℃，溫度控制精度為±1℃。

計(jì)量

兩組分原液的計(jì)量一般由液壓系統(tǒng)來完成，液壓系統(tǒng)由泵、閥及輔件（控制液體物料的管路系統(tǒng)與控制分配缸工作的油路系統(tǒng)）所組成。注射時(shí)還需經(jīng)過高低壓轉(zhuǎn)換裝置將壓力轉(zhuǎn)換為注射所需的壓力。原液用液壓定量泵進(jìn)行計(jì)量輸出，要求計(jì)量精度至少為±1.5% ，最好控制在±1%。

混合

在RIM制品成型中，產(chǎn)品質(zhì)量的好壞很大程度上取決于混合頭的混合質(zhì)量，生產(chǎn)能力則完全取決于混合頭的混合質(zhì)量。一般采用的壓力為10MPa左右，以獲得較佳的混合效果。

充模

反應(yīng)注射物料充模的特點(diǎn)是料流的速度很高。為此，要求原液的粘度不能過高，例如，聚氨酯混合料充模時(shí)的粘度為0.1Pa.s左右。流量控制：600g/s。

固化

來洎頭筿聚氨酯雙組分混合料在注入模腔后具有很高的反應(yīng)性，可在很短的時(shí)間內(nèi)完成固化定型。但由于塑料的導(dǎo)熱性差，大量的反應(yīng)熱不能及時(shí)散發(fā)，故而使成型物內(nèi)部溫度遠(yuǎn)高于表層溫度，致使成型物的固化從內(nèi)向外進(jìn)行。為防止型腔內(nèi)的溫度過高（不能高于樹脂的熱分解溫度），應(yīng)該充分發(fā)揮模具的換熱功能來散發(fā)熱量。

反應(yīng)注射模內(nèi)的固化時(shí)間，主要由成型物料的配方和制品尺寸決定。另外，反應(yīng)注射制品從模內(nèi)脫出后還需要進(jìn)行二次熱固化。

應(yīng)用范圍：

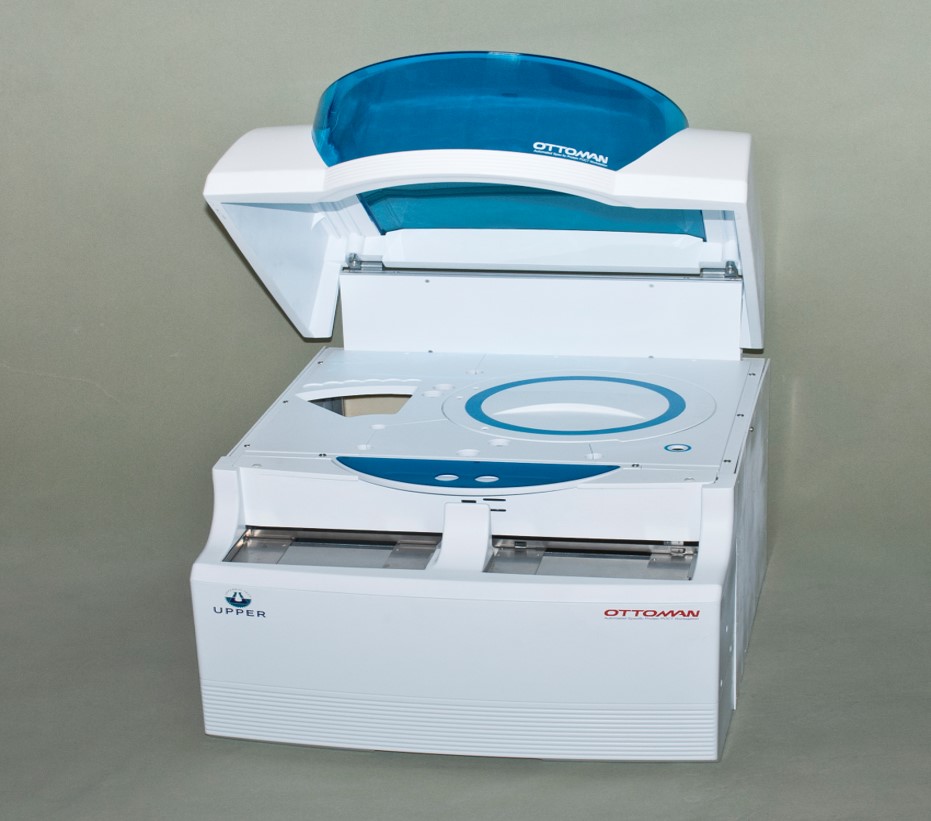

汽車內(nèi)外飾，醫(yī)療儀器機(jī)箱殼體的中小批量生產(chǎn)、組裝及裝配。

下一篇：機(jī)加工的基本知識(shí)
上一篇：模型手板制作的重要性
